標題

項目

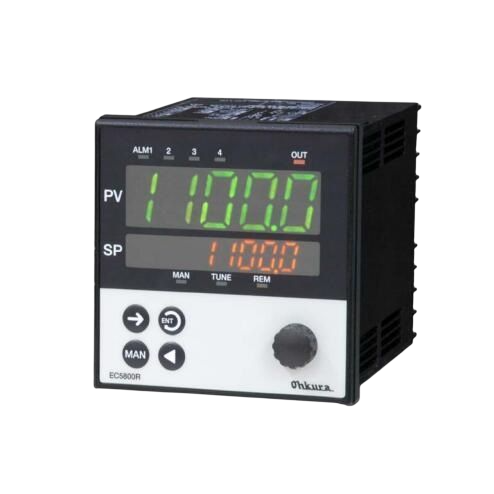

EC5800R

輸入

取樣週期

50ms

量測類型

直流電壓：±10V、0~20mV、0~50mV、0~5V、1~5V、0~10V

直流電流：4-20mADC

熱電偶：B、R、S、K、E、J、T、WRe5-26、N、PR40-20、PL2、U、L、Au-Fe

測溫阻抗體：Pt100、JPt100

效能

精確度

±0.1%+1 digit

噪音減少率

常模抑制比(NMRR)：60dB min；共模抑制比(CMRR)：140dB min

控制輸出

控制方式

PID、Gapped PID、PD、ON/OFF

PID 演算

手動調整、自動演算及隨機演算(Self-Tuning)

接點數量

1組＋1組(選購)

輸出方式

繼電器：常開接點，250VAC/3A電阻性負載

SSR驅動：15VDC最大20mA電流

直流電流：4~20mA/600Ω或0~5mA/2KΩ

警報輸出

接點數量

2組＋2組(選購)，常開接點，額定容量250VAC (Max0.5A)

功能選擇

Alarm，FAIL，AUTO/MAN，RUN/STOP

數位輸入

接點數量

4點 (15VDC1mA非電壓輸入接點)

功能選擇

SP/PID、AUTO/MAN、SP Remote/Local、RUN/STOP

選購

通訊介面

RS-232C、RS-422A或RS-485

類比輸出

1點，4~20或0~20mA DC 600Ω

類比輸入

1點，1~5或0~5VDC

擴張機能

區域網路，2.5Mbps，最多20 點

伺服驅動

20~100VAC，50/60Hz

SSR drive：1A AC MAX

電源

電源供應

100~240VAC，50/60Hz

消耗功率

最大6VA/100VAC，10VA/200VAC

結構

產品尺寸

96mm(寬)x96mm(高)x100mm(深)

產品重量

約500g

使用環境

工作條件

溫度：-10~55˚C    濕度：20~90%RH
